Les éoliennes autour de Bais

30 Octobre 2016 , Rédigé par Bernardino Publié dans #Eoliennes

Les éoliennes autour de Bais

Vous avez pu constater que pour moi qui suis souvent dans la campagne avec un modèle réduit, à pied ou à VTT électrique, les éoliennes sont un sujet photographique de choix.

Mais lorsque je croise des gens, et à propos de ces grands moulins à vent qui ont "poussé" autour de Bais, je me retrouve très souvent confronté à des questions

Du style

- Pourquoi à certains moments certaines tournent-elles  et pas d'autres?

- Parfois il y en an une arrêtée, pas les autres... etc...

- Est-ce que c'est toutes les mêmes?

J'en passe...

Bien que n'étant  pas technicien, j'ai toujours essayé de fournir une réponse...  en fonction des mes connaissances et de mes compétences,

Mais dans la mesure où notre douce campagne a été tout dernièrement réveillée par l'arrivée des pales destinées aux chantiers de Trans-Courcité, je me suis dit que j'aurai sans doute encore d'autres questions à venir.

C'est pourquoi je me suis tourné vers mon compère Michel  Lemosquet, qui a bien voulu me fournir un document fort complet sur "nos" éoliennes.

Et il a tout d'abord tenu à faire le point sur nos besoins  énergétiques:

La consommation électrique totale de l'ancienne Communauté de Communes de Bais (4.850 habitants pour Bais, Izé, Hambers, Champgenêteux, Trans, St thomas de Courceriers, St Martin de Connée, St Pierre sur Orthe, Vimarcé) s'élève à 35 millions de kWh par an tout compris.

Les 9 éoliennes actuellement présentes produisent 42 millions de kWh par an.

Cela signifie qu'au total, nous exportons sur le réseau 7 millions de kWh par an.

Quand il n'y a pas de vent, nous importons bien évidemment l'électricité du réseau pour faire face à nos propres besoins; et s'il y a beaucoup de vent, nous exportons largement sur le réseau le surplus de notre consommation.

Dans la mesure où  nous produisons  plus que nous ne consommons d'électricité...

Nous sommes  un mini territoire à Energie positive.







Le chantier sur Courcité

Le chantier sur Courcité

Actuellement 3 éoliennes sont en construction sur Trans/Courcité.

Les 2 machines  de Trans viendront s'ajouter aux neuf déjà présentes sur notre territoire, ce qui fera 11 éoliennes pour la ComCom des Coëvrons.

Celle de Courcité viendra s'ajouter aux 5 de Crennes, 5 de St Cyr en Pail, 3 du Ham. La ComCom des Avaloirs totalisera donc 14 machines.

Eoliennes de Crennes

Eoliennes de Crennes

Maintenant, entrons un peu plus dans le détail des différents parcs:



Parc d'HAMBERS (raccordé au poste source de Villaines la Juhel)

Développeur: Futur Energie, groupe GDF Suez

* 4 éoliennes Senvion (ex Repower) de 2,05 MW

* 100 m de hauteur de mât en acier

* 46 m de longueur de pale

* 146 m de hauteur totale en bout de pale

* 8,2 MW (4x2,05MW) de puissance totale

Au premier plan, éolienne de Bais-Champgenêteux Au fond, les 4  machines d'Hambers

Au premier plan, éolienne de Bais-Champgenêteux Au fond, les 4 machines d'Hambers

Parc de TRANS (raccordé au poste source de Villaines la Juhel)

Développeur: Néoen

* 3 éoliennes Enercon E82 de 2 MW

* 77 m de hauteur de mât en acier

* 41 m de longueur de pale

* 118 m de hauteur totale en bout de pale

* 6 MW de puissance totale



Les 3 Enercon de Trans

Les 3 Enercon de Trans



Parc de BAIS/CHAMPGENETEUX

Développeur: Energieteam

* 2 éoliennes Enercon E82 de 2,3 MW

* 4,6 MW de puissance totale

* 85 m de hauteur de mât

* 41 m de longueur de pale

* 126 m de hauteur totale en bout de pale

Ce parc à trois particularités techniques:

** Les 65 premiers mètres du mât sont en béton, les 20 m suivants sont en acier, sa base est plus large, 6,37 m de diamètre et la porte d'entrée au ras du sol.

** Le raccordement électrique est fait directement en antenne sur la ligne de 20 000 volts en sortie de Champgenéteux route de Trans.

** Les extrémités des pales sont équipés sur 10 m par des "peignes" en fibre de verre, qui modifient le frottement de l'air et atténuent le bruit. Ce système nommé "SERRATON" s'inspire de la structure des ailes des rapaces nocturnes, dont le vol à pleine vitesse est presque totalement silencieux. Le gain moyen est de 2 décibels avec une modification du spectre sonore. Les sons graves, ceux qui se propagent le plus loin, étant très nettement atténués grâce à ce dispositif.



http://bernardino.over-blog.net/2014/10/quand-les-pales-d-eoliennes-peignent-les-filets-d-air.html

Eolienne de Bais/La Roche
Eolienne de Bais/La Roche

Eolienne de Bais/La Roche

Parc de TRANS/ COURCITE en construction (raccordé au poste source de Villaines la Juhel)

Développeur: VOLKSWIND

* 3 éoliennes Vestas V117/3300 de 3,3 MW

* 9,9 MW de puissance totale

* 91,5 m de hauteur de mât

* 57,5 m de longeur pale

* 150 m de hauteur totale

La traversée de Trans, avec un attelage mesurant plus de 60 mètres de long!

La traversée de Trans, avec un attelage mesurant plus de 60 mètres de long!

Autres remarques:

Les Enercon sont des éoliennes à attaque directe sans boîte de vitesse, à régime variable et réglage indépendant de chaque pale.

Les Senvion ainsi que les Vestas possèdent une boîte de vitesse (multiplicateur de type epicycloïdal)

La Senvion MM92 atteint sa puissance nominale de 2,05 MW dès 12,5 m/seconde soit 45 km/h mais ne démarre qu'à partir de 3m/seconde soit 11 km/h

L'Enercon E 82 de 2,3 MW démarre à 2m/seconde (7,2km/h) et atteint sa puissance nominale à 14 m/seconde (50 km/h).

L'Enercon E82 de 2 MW démarre aussi à 2m/seconde et atteint sa puissance optimale à 13m/seconde.

Les éoliennes autour de Bais
Les éoliennes autour de Bais

Réponse à la question 1

Les éoliennes ENERCON de Bais-Champgenêteux-Trans tournent plus souvent que celles (SENVION) d'Hambers, L'explication est fort simple: il leur suffit de 2m/s pour démarrer (soit un vent de 7,2km/h) alors qu'il faut du 3m/seconde (soit 11km/h) pour celles d'Hambers.



Réponse à la question 2

Parfois une éolienne sur quatre est en arrêt!

Plusieurs causes possibles:

-Chaque éolienne est munie de nombreux capteurs (capteur de bruit, humidité, vibration, chaleur etc....) Si un défaut est signalé par un capteur, l'éolienne est stoppée automatiquement.

-Il peut arriver qu'une éolienne soit privée de vent par effet de sillage alors que les autres en disposent suffisamment.

-Une éolienne peut être en révision (entretien, contrôle....)

-En cas de problèmes sur le réseau à cause d'orages ou de tempêtes, le réseau ENEDIS impose l'arrêt des machines pour raison de sécurité.

-Enfin cause très rare: en cas d'excès de courant sur le réseau , Enedis peut faire stopper provisoirement une éolienne ou plusieurs pour retrouver l'équilibre du réseau.



Eolienne de Champgenêteux... et tout au fond... Oisseau, La Haie Traversaine...

Eolienne de Champgenêteux... et tout au fond... Oisseau, La Haie Traversaine...

Réponse à une troisième question: en cas de tempête! Exemple des éoliennes Enercon

-Ces éoliennes disposent d'un système de contrôle spécial leur permettant de fonctionner par tempête.Cela assure un fonctionnement régulé de l'éolienne en cas de vitesse de vent très élevée. Lorsque le mode tempête est activé, la vitesse nominale est réduite de façon linéaire à partir d'une vitesse de vent définie pour chaque type d'éolienne. La machine ne s'arrête qu'à partir d'une vitesse de 34m/seconde (122km/h) de moyenne sur dix minutes.

A titre de comparaison, lorsque le mode tempête est désactivé, l'éolienne s'arrête à une vitesse de 25m/seconde (90km/h) sur une moyenne de trois minutes, voire de 30m/seconde (108km/h) sur une moyenne de quinze secondes.

--------------------

Voilà donc quelques éléments que l'on pourra compléter à la demande.

Mais, sachant que l'évolution des technologies est très rapide dans le domaine éolien, il nous faudra un peu de temps afin d'obtenir  les informations requises auprès des constructeurs de machines,

-----------------------------------



PS: quelques jours après la parution de mes récents articles, je devais découvrir un message adressé via le formulaire de contact du blog.

Après m'avoir signalé quelques erreurs sur la longueur d'un pale par exemple, un représentant de la firme  VOLKSWIND me proposait une rencontre pour le mercredi à suivre.

Excellente initiative, qui devrait nous permettre d'obtenir les renseignements directement à la source... et dont je ne manquerai pas de vous faire part!



Les éoliennes autour de Bais
Lire la suite

Soleil d'automne

28 Octobre 2016 , Rédigé par Bernardino Publié dans #album, #Photo et poésie, #photos

Je me trouvais au Montaigu.

Pour en apprécier son calme.



Et déguster les couleurs d'un soleil d'automne lors de son coucher

Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Soleil d'automne
Lire la suite

Eoliennes de Trans 1

28 Octobre 2016 , Rédigé par Bernardino

Ce vendredi 28 octobre, mon smartphone se met soudain à vibrer.

Tiens, je viens de recevoir un SMS.

J'ouvre, et je lis:

Eoliennes de Trans 1

Sans me préoccuper de savoir qui est le gentil informateur (j'apprendrai plus tard qu'il s'agit d'une informatrice), je me saisis prestement de mon appareil à gros zoom, et je saute dans la voiture.

J'arrive au bas de la ruelle, et là... je tombe sur des  images saisissantes.

Dans le bourg de Bais
Dans le bourg de Bais
Dans le bourg de Bais
Dans le bourg de Bais

Dans le bourg de Bais

Lorsque le dernier petit bout de pale disparaît après le virage, je remonte vite dans la voiture, et plutôt que de suivre le convoi derrière lequel sont amassées de très nombreuses voitures, je bifurque à droite, direction Champgenêteux, puis à droite encore vers Trans.

Où j'arrive en même temps que le premier camion.



Quelques clichés encore.

Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1

C'est alors que je me colle à la file de voitures.

Sortie de Trans avec un  salut au soldat de 14/18...

A vitesse réduite, nous progressons, jusqu'à ce que je gare ma voiture à l'entrée d'un chemin.

Eoliennes de Trans 1

Et je m'en vais à pied vers le site où les pales seront déchargées.

Alors que j'arrive à la hauteur d'une voiture, une dame s'adresse à moi:

"Vous croyez que c'est vraiment là que ça s'arrête? Parce que moi, je les suis depuis Mayenne... et je commence vraiment à m'impatienter! Si j'avais su qu'elles allaient vers ST Thomas où je me rends, j'aurais emprunté un autre  itinéraire, et je serais déjà arrivée!"

Je compatis... Que puis-je faire d'autre?



Quelques clichés encore où vous pourrez admirer le travail des roues orientables sur l'essieu arrière.

Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1
Eoliennes de Trans 1

Et comme de nombreux curieux m'ont devancé, c'est tout naturellement que nous devisons.

Sur la taille de ces monstres.

Pensez qu'une pale mesure presque 59 mètres, ce qui donne un rotor de 118 mètres.

Un détail que j'ai immédiatement remarqué: tout comme celles des 2 éoliennes "La Roche", ces pales  sont munies de peignes  destinés à amortir le bruit du souffle.

Eoliennes de Trans 1

De place en place, on remarque également de petites protubérances, moins visibles, dont j'ignore la fonction... (piège à couche limite pour diminution du bruit? Autre?)



Eoliennes de Trans 1

Et la grosse protubérance au pied de pale est déjà installée, contrairement à ce qui était le cas pour les deux "La Roche" de marque Enercon.





Eoliennes Vestas V117 puissance de 3.45MW  (Les Enercon E82 délivrent 2.2 MW)
Eoliennes Vestas V117 puissance de 3.45MW  (Les Enercon E82 délivrent 2.2 MW)

Eoliennes Vestas V117 puissance de 3.45MW (Les Enercon E82 délivrent 2.2 MW)

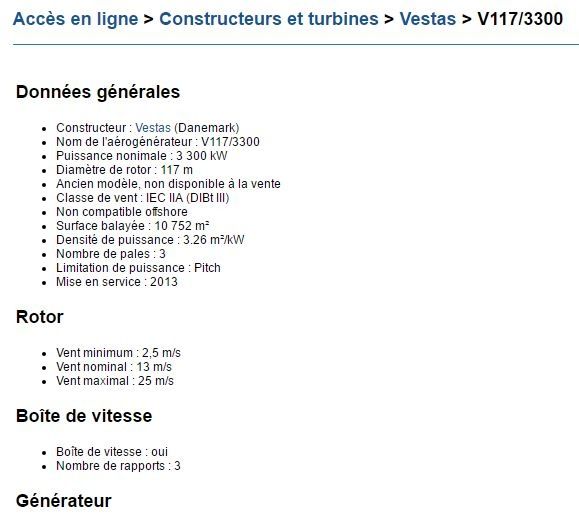

Les machines qui seront installées sur le site sont de marque Vestas.  Vous pourrez prendre connaissance de leurs caractéristiques sur le tableau joint.
