Support pour Taranis 9XD

17 Février 2018 , Rédigé par Bernardino Publié dans #Modélisme, #Bidouilles en tout genre

Je possède depuis quelques années déjà un   émetteur Taranis 9XD qui me plaît bien.  Même si j'ai succombé un jour pour lui adjoindre son grand frère 9XE... prévu pour un pilotage pupitre, et, de ce fait, équipé d'origine d'un système de suspension...

Au contraire  du 9XD qui, destiné au pilotage "pouces dessus";  pendouille lamentablement au bout d'une courroie fixée en son centre... système basique,   ne stabilisant en aucun cas l'émetteur,  qui a une fâcheuse tendance à virevolter autour de la taille.

L'émetteur dans son nouveau support. Reste à clipser les courroies.

L'émetteur dans son nouveau support. Reste à clipser les courroies.

Peu satisfait du système 9XD, je me suis donc  mis en tête d'optimiser la chose.

Alors j'ai commencé à découper du carton, plier, recouper, rabouter, rogner... Pour obtenir enfin un gabarit,  dont je pourrais m'inspirer afin d'en tirer une pièce imprimable  en 3D grâce à ma petite machine Anet 8.

Copie d'écran issue du logiciel Sketchup

Copie d'écran issue du logiciel Sketchup

Et tout fier d'avoir pu manipuler Sketchup, j'ai poursuivi avec l'étape  "Impression" .

Là, je m'y attendais un peu...    mais quand Repetier m'a annoncé malicieusement qu'il en avait pour au moins 8 heures de boulot, j'ai toussé!

Bon... J'ai mis en route, et je suis allé me coucher.

Au matin, j'ai découvert une jolie pièce noire qui ne demandait plus qu'à recevoir les deux bras latéraux... sauf que, allez savoir pourquoi... j'avais envisagé de les positionner à l'intérieur du boîtier... mais que, même en utilisant des bras peu épais,  j'avais prévu   trop étroit! ça ne rentrait pas!

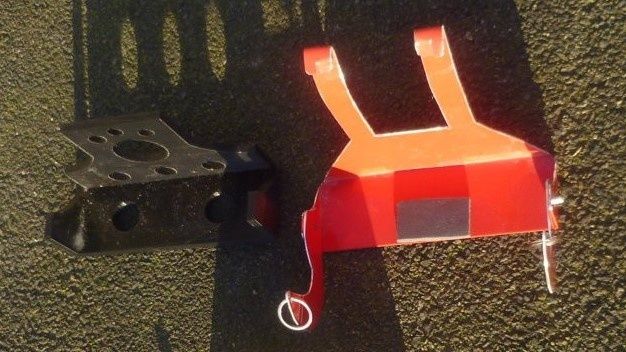

A gauche en noir, la pièce issue de l'imprimante 3D

A gauche en noir, la pièce issue de l'imprimante 3D

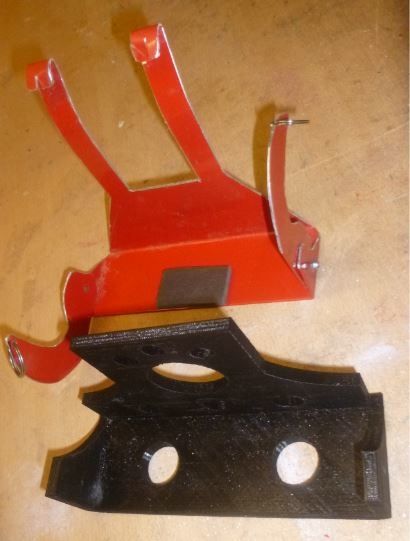

Les deux prototypes...

Les deux prototypes...

Alors... Quelque peu déconcerté par ce semi-échec, j'ai changé mon fusil d'épaule, et je me suis tourné vers des chutes d'alu récupérées chez mon menuisier favori... tout comme pour les supports que j'avais déjà réalisés à destination de mes émetteurs MPX.

J'ai donc repris mon gabarit en carton, que j'ai élargi à 19 cm intérieurs.  Décalque sur la tôle, découpage à la scie sauteuse, pliage...  avec la satisfaction d'avoir obtenu en peu de temps un résultat  qui me plaisait bien!

Restait à confectionner les bras... que je voulais amovibles et pliants, afin de loger tout ce petit monde dans la valisette idoine sans avoir à démonter quoi que ce soit.

Quelques découpes encore dans du carton... méthode des essais et des erreurs. Utilisation de bras en plastique PLA... que je rejette: trop épais!



Le gabarit en carton et, à ses côtés, quelques essais de bras pliants...

Le gabarit en carton et, à ses côtés, quelques essais de bras pliants...

Pour en revenir à la tôle d"alu.

Et quand j'ai enfin obtenu un bras qui se plie et se bloque  lorsqu'il atteint quasiment  la verticale, on passe à la phase découpe...

Pour admirer(?) une ébauche, que je vais aménager en tordant, pliant, limant, ajustant...

"Vingt fois sur le métier remettez votre ouvrage..."

Le nouveau boîtier, avec ses  bras latéraux qui pivotent.
Le nouveau boîtier, avec ses  bras latéraux qui pivotent.
Le nouveau boîtier, avec ses  bras latéraux qui pivotent.

Le nouveau boîtier, avec ses bras latéraux qui pivotent.

Voilà, j'ai donc enfin un support confortable, qui ne tourne pas autour de la taille, avec un passage suffisant pour glisser mes menottes. Et ça, c'était pas gagné d'avance!

J'ajoute que mon boîtier est très facilement amovible... ce qui ne gâche rien!

Un pilote heureux!

Un pilote heureux!

Ce système, je  me suis empressé d'aller  le tester au Montaigu en compagnie de mon Héron Multiplex.

On lance,  et cette fois,  l'émetteur ne se barre pas dans tous les sens!  Bien stable sur le bidon!

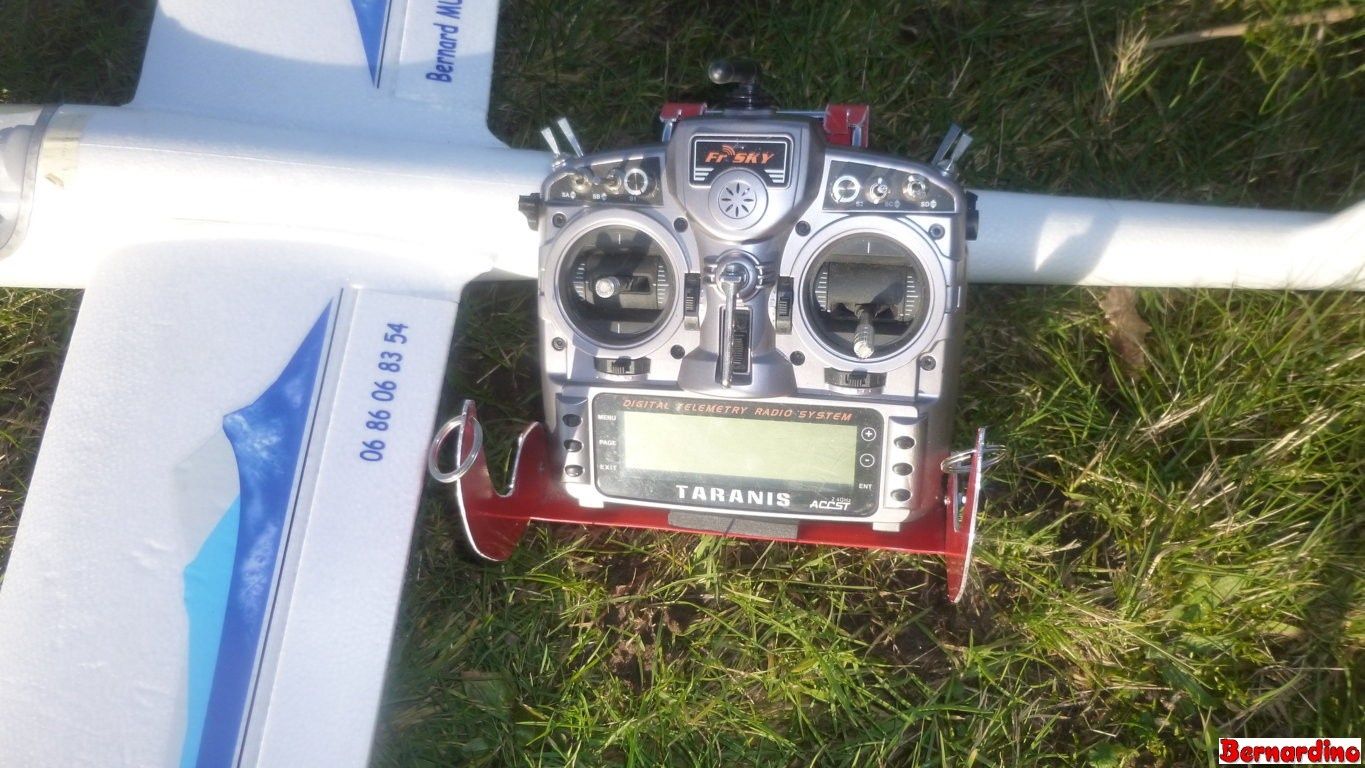

Mon émetteur stabilisé dans son joli boîtier rouge
Mon émetteur stabilisé dans son joli boîtier rouge

Mon émetteur stabilisé dans son joli boîtier rouge

Héron Multiplex en vol.Cliché réalisé par Alexis du club Photo d'Aron.

Héron Multiplex en vol.Cliché réalisé par Alexis du club Photo d'Aron.

Une  conclusion?

Ben... je n'ai certes pas inventé l'eau tiède. Mais si comme moi vous pilotez "pouces dessus" et que vous souhaitez un émetteur Taranis 9XD stable... Yapuka!

Ma solution est facilement  customisable...

Bons vols!



PS: Ah, j'oubliais! Mon support d'émetteur est le fruit du bureau "Etudes, Recherche et Développement" de chez BMW... A savoir Bernard Munoz Werke!

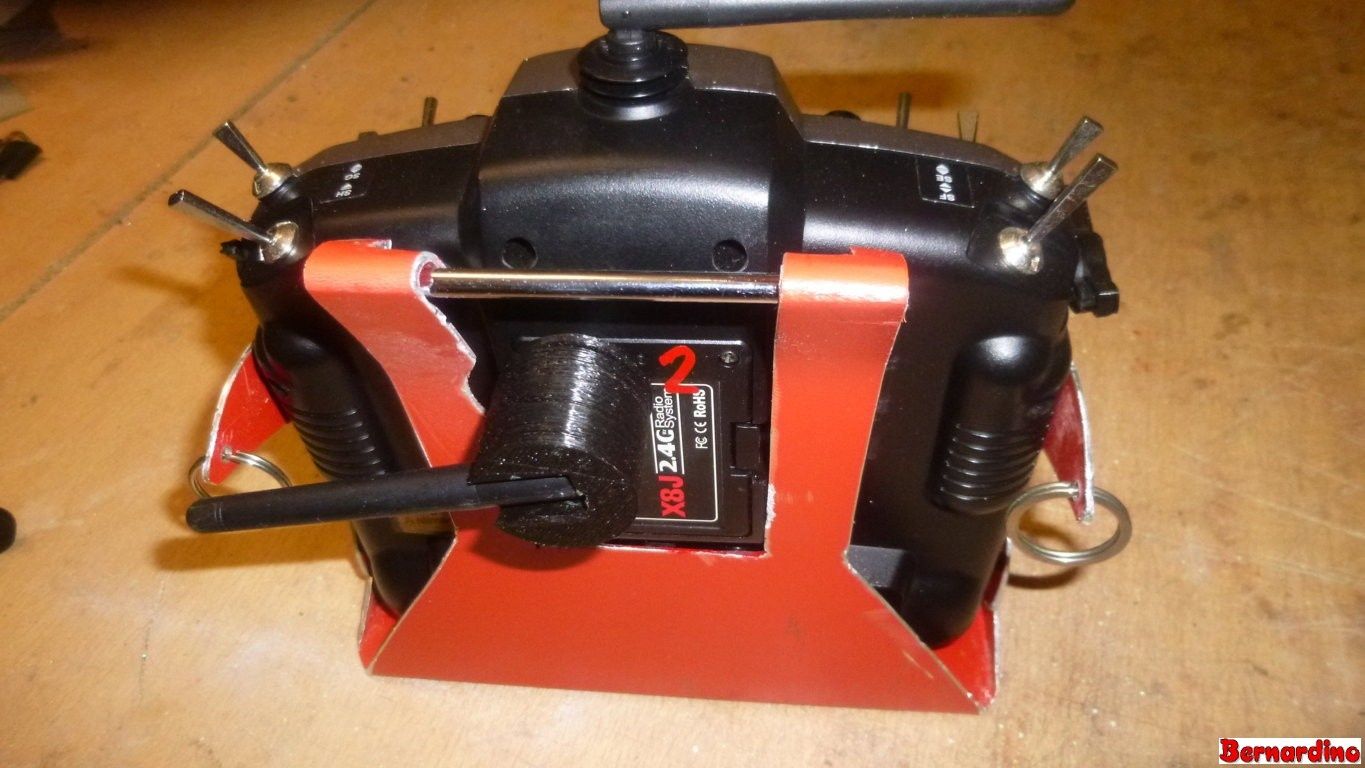

PS1: ayant remarqué que l'articulation de l'antenne pouvait toucher le sol ou la valisette quand l'émetteur était posé, j'ai jugé utile d'adjoindre une sorte de manchon afin de protéger ce point névralgique!

A voir ici:

Support pour Taranis 9XD
Support pour Taranis 9XD
Support pour Taranis 9XD
